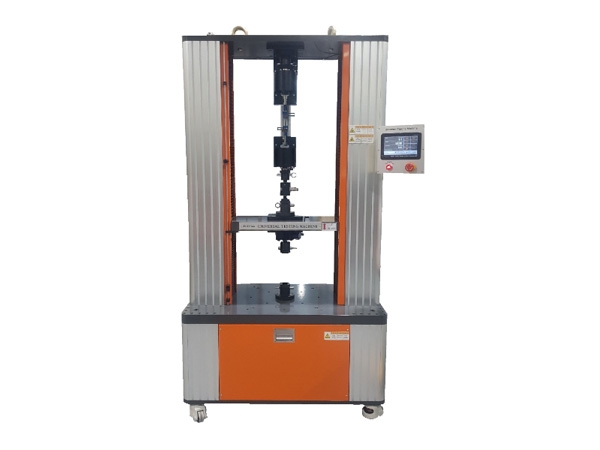

만능 재료 시험기
(Universal Testing Machine)
- 용도
- 시편에 일정한 하중을 재료의 특성을 시험
- 시험방법
- - 상부 그립 척과 신율계를 이용한 인장 측정
- 하부 전용 유닛을 이용한 압축, 정하중, 경도 측정
개요
금속, 플라스틱, 고무, P.E 필름, 직물, 제지, 방수 시트 등 각종 재료의 인장 및 압축과 밴딩을 시험할 수 있는 장비입니다. 시료에 일정한 속도로 하중을 가하여 하중과 변위와의 상관 관계를 구함으로써 작게는 품질 관리 및 설계 기준을 마련하고, 크게는 신소재를 개발에 적용할 수 있습니다.
서보 모터의 회전 운동을 고정밀 Ball Screw를 이용하여 직선 운동으로 변화시켜 시료를 당기거나 압축하는 방식으로 사용할 수 있으며, Computer 없이 단독으로 구동이 가능하나 전용 PC Program을 사용하여 시험 Data의 객관적인 분석 및 평가를 진행할 수 있습니다.
서보 모터의 회전 운동을 고정밀 Ball Screw를 이용하여 직선 운동으로 변화시켜 시료를 당기거나 압축하는 방식으로 사용할 수 있으며, Computer 없이 단독으로 구동이 가능하나 전용 PC Program을 사용하여 시험 Data의 객관적인 분석 및 평가를 진행할 수 있습니다.
장비사양
| 전원 | 3상 380~480V, 50/60Hz |
|---|---|
| 인터페이스 전원 | DC24V |
| 제어 모드 | 하중 제어 • 변위 제어 |
| 축 제어 | 1축 모터 제어 |
| 제어 수 | Single Control |
| 최대 변위 | 1,000 mm |
| Servo Motor | HG-SR102, 1kw |
| Motor Amp | MR-JE-100A |
| Load Range | 5,000 kgf/ 500kgf, 2 Range |
| 최대 부하하중 | 5,000 kgf |
| 최대 검출하중 | 5,000 kgf / 500 kgf |
| Speed | 0~500mm/min |
| Test Speed | 500 mm |
| 테스트 종류 | 인장 • 압축 • 정하중 • 경도 |
| 그래프 표시 | Load(하중) / Displacement(변위) • kgf/mm |
| 레포트 기능 | RAW DATA • EXCEL 변환 • JPG 변환 • PRINT 출력 |
| 보호기능 | 과전류 차단 •과전압 차단• 노이즈 차단 • 비상 정지 • 리미트 검출 • 하중 리미트 |
